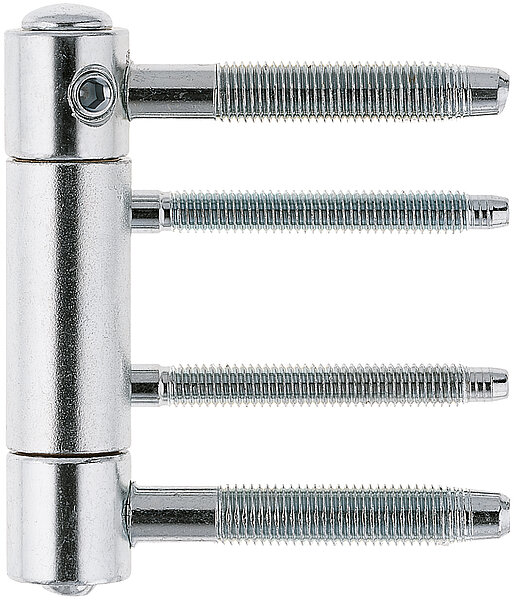

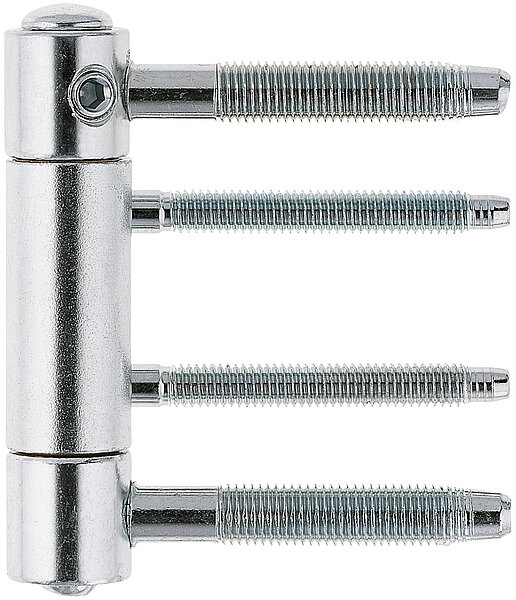

Top TO320SM-S-FR
Haustürband mit Ø7 mm Flügelbolzen - bis Türgewicht 120 kg
Produktauswahl
Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.
+49 7727 920-0
Ausführungen
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-S-FR-EFP-S S2 |
edelstahlfinish pulverb.
|
10 | 50 | 10 | EUR 29,18 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-S-FR-WV-S S2 |
weiß verzinkt
|
10 | 50 | 10 | EUR 25,85 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-S-FR-EFP S2 |
edelstahlfinish pulverb.
|
10 | 50 | 10 | EUR 24,68 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-S-FR-WV S2 |
weiß verzinkt
|
10 | 50 | 10 | EUR 21,35 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-S-FR-EFP-S S3 |
edelstahlfinish pulverb.
|
10 | 50 | 10 | EUR 31,79 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
|||
| TO320SM-S-FR-WV-S S3 |
weiß verzinkt
|
10 | 50 | 10 | EUR 28,49 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-S-FR-WV S3 |
weiß verzinkt
|
10 | 50 | 10 | EUR 23,97 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
| Bestellnummer | Ausführung | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Gesamt Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-S-FR-WV-S S9 |
weiß verzinkt
|
10 | 50 | 10 | EUR 25,85 |
sofort lieferbar
auf Anfrage
Menge auf Anfrage
|
Beschreibung

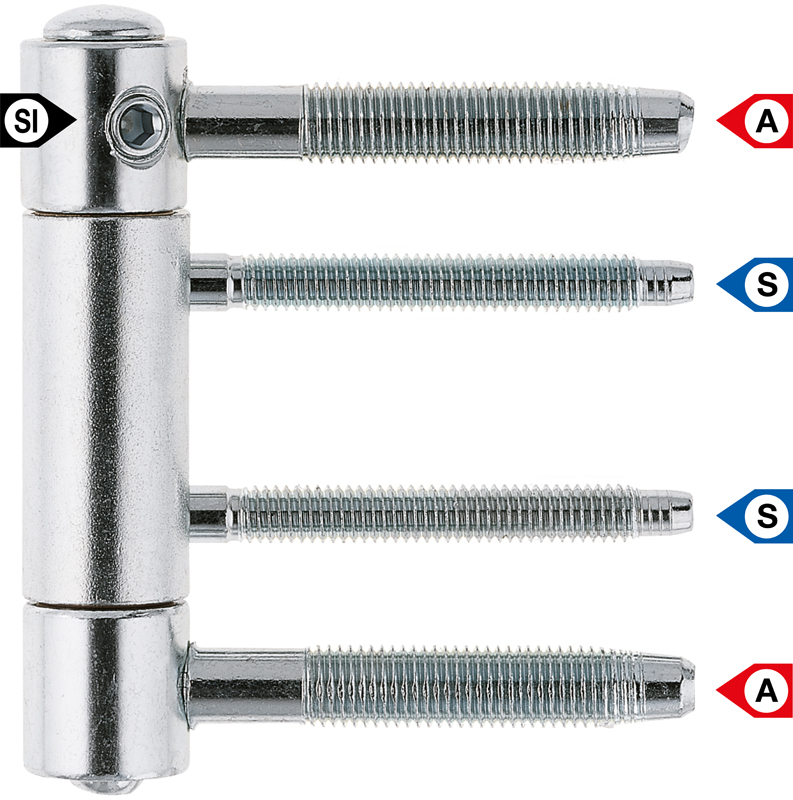

| SI | Aushängesicherung |
| A | Andruckeinstellung |
| S | Seiteneinstellung |

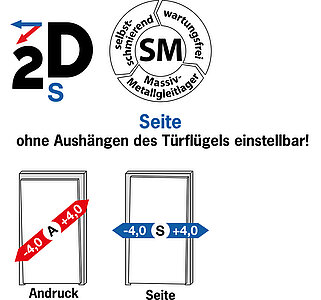

| Andruckeinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A. |
| Seiteneinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S. |
Einsatzbereich: 2-dimensional einstellbares Haustür-Einbohrband.

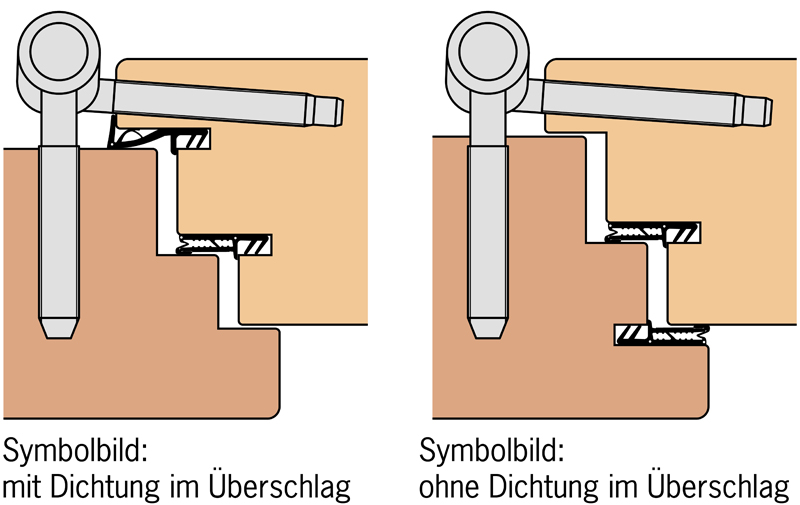

Geringe Überschlagstärken: Das Top 320 Lift und das Top 320 Haustürband mit Ø7 mm und 4°-schräge eingebohrten Flügelgewindebolzen eignen sich insbesonders für Türen mit geringen Überschlagstärken.
Gerade stehende Bänder: Beim Top 320 Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.
Selbstschmierendes Sintermetalllager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Aushängesicherung: Das Top 320 Haustürband ist auch mit einer Aushängesicherung lieferbar.
Brandschutz: Das Top320 Lift Haustürband TO320 ... S3 ist mit 100 mm langen Flügelbolzen ausgestattet und damit für Brandschutzklasse T30 geeignet.
In Zusammenarbeit mit dem Verband Schweizerischer Schreinermeister (VSSM) wurde das Top320 Haustürband TO320 ... S3 nach der EN Prüfnorm 1634-1 (Art. 13.2.5) erfolgreich brandschutzgeprüft.
Ausführung: Die Flügelbolzen für das Top 320 Haustürband werden 4° schräg eingebohrt. Dadurch eignen sie sich auch für Türen mit geringen Überschlagstärken.
Montagehinweis: Die Bohrlöcher für die 100 mm langen Flügelbolzen müssen bei Harthölzern mit dem Bohrer BOH-063-ZYL mit Ø6,3 mm nachgebohrt werden.

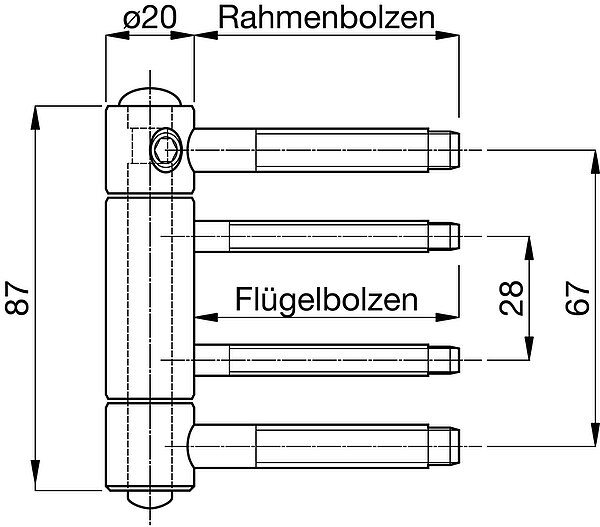

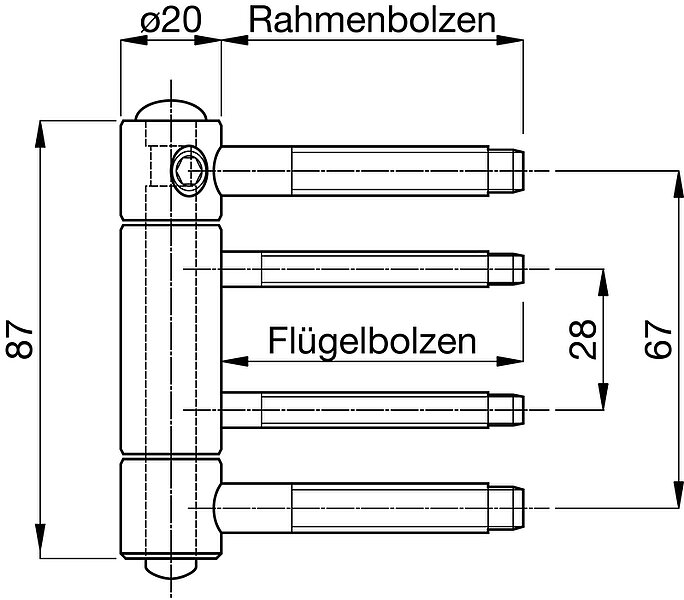

Technische Daten
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
Bandrolle Ø mm |
Bolzenabst. mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
Brandschutz |
CE |
|---|---|---|---|---|---|---|---|---|---|
| FR..S2 | Ø9,8x60 | Ø7x60 | Ø20 | 67 | 87 | 100 | 120 | ||
| FR..S3 | Ø9,8x60 | Ø7x100 | Ø20 | 67 | 87 | 100 | 120 | T30 | |
| FR..S9 | Ø9,8x60 | Ø7x50 | Ø20 | 67 | 87 | 100 | 120 |
