Top TO320SM-HS-A01

Haustürband für Kunststofftüren für direkte Montage - bis Türgewicht 120 kg

Produktauswahl

Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
sofort lieferbar
Bei Anuba am Lager verfügbar.
Liefermenge auf Anfrage
Lagerbestand wird nochmals geprüft.
Großmenge auf Anfrage
Lagerbestand wird nochmals geprüft.
UVP/Stück
EUR -
Bestellnummer
Bestellnummer Stift
Bestellnummer Schrauben
Krt.:
Gesamt:

Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.

SCHNELLBESTELLUNG +49 7727 920-0

Ausführungen

Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
TO320SM-HSL-A01-EFP-S edelstahlfinish pulverb.-links 10 50 10 EUR 36,29
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSR-A01-EFP-S edelstahlfinish pulverb.-rechts 10 50 10 EUR 36,29
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSL-A01-WV-S weiß verz. - links 10 50 10 EUR 33,61
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSR-A01-WV-S weiß verz. - rechts 10 50 10 EUR 33,61
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSL-A01-WE-S weiß RAL9016 li 10 50 10 EUR 35,42
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSR-A01-WE-S weiß RAL9016 re 10 50 10 EUR 35,42
sofort lieferbar
auf Anfrage
Menge auf Anfrage
Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
TO320SM-HSL-A01-EFP-S S4 edelstahlfinish pulverb.-links 10 50 10 EUR 37,13
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSR-A01-EFP-S S4 edelstahlfinish pulverb.-rechts 10 50 10 EUR 37,13
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSL-A01-WV-S S4 weiß verz. - links 10 50 10 EUR 35,32
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSR-A01-WV-S S4 weiß verz. - rechts 10 50 10 EUR 35,32
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSL-A01-WE-S S4 weiß RAL9016 li 10 50 10 EUR 36,32
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO320SM-HSR-A01-WE-S S4 weiß RAL9016 re 10 50 10 EUR 36,32
sofort lieferbar
auf Anfrage
Menge auf Anfrage

Beschreibung

Top 320 Lift
Top 320 Lift
SI Aushängesicherung
HF Höhen-Feststellschraube
A Andruckeinstellung
H Höheneinstellung
S Seiteneinstellung

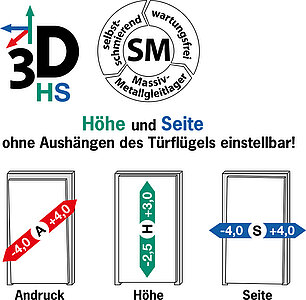

Andruckeinstellung: von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A.
Höheneinstellung: von -2,5 mm bis +3 mm. Stufenlos mit Gewindeschraube H.
Seiteneinstellung: von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S.

Einsatzbereich: 3-dimensional einstellbares Haustür-Einbohrband für

Kunststofftüren.

Gerade stehende Bänder: Beim Top 320-A Lift Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.

Selbstschmierendes Sintermetalllager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.

Gewindebolzen: Die Gewindebolzen für den Türrahmen sind einsatzgehärtet und selbstformend ausgeführt.

Aushängesicherung: Das Top 320-A Lift Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

Befestigung im Türflügel: Die Befestigung im Türflügel erfolgt mit Hilfe des speziellen Tragankers ANKER-TO320-02. Bestellen Sie diesen gesondert mit.

Wichtiger Hinweis: Das Top 320-A Lift Haustürband TO320..S4 mit 82 mm langem Rahmenbolzen eignet sich speziell für die starken Türrahmen der neuen Generation.

Befestigung im Türrahmen: Bei ausreichend starker Armierung können die Gewindebolzen mit ihrem einsatzgehärteten, selbstformenden Gewinde direkt in die Armierung eingeschraubt werden.

Wichtig !!!: Das Kunststofftürprofil muss direkt oberhalb und unterhalb jedes Bandes mindestens 3-fach mit der Armierung verschraubt werden.

Technische Daten

Bandtype

Rahmenb.
mm
Flügelb.
mm
Bandrolle Ø
mm
Bolzenabst.
mm
Bandhöhe
mm
Tragkraft 2 Bd.
kg
Tragkraft 3 Bd.
kg
CE

A01 Ø9,8x70 Ø7x39 Ø20 67 95 100 120
A01..S4 Ø9,8x82 Ø7x39 Ø20 67 95 100 120

Merkmale

Downloads

Produktinformationen

Zubehör / Montagehilfen

AH320TO-KU-SK

Aufsteckhülse AH320TO mit Segmentkopf - Kunststoff

AH320TO-KU-SK

ANKER TO320

Befestigungsanker für Kunststofftüren für Top 316-A und Top 320-A

ANKER TO320

ANKER DPL

Distanzplatte für Befestigungsanker

ANKER DPL

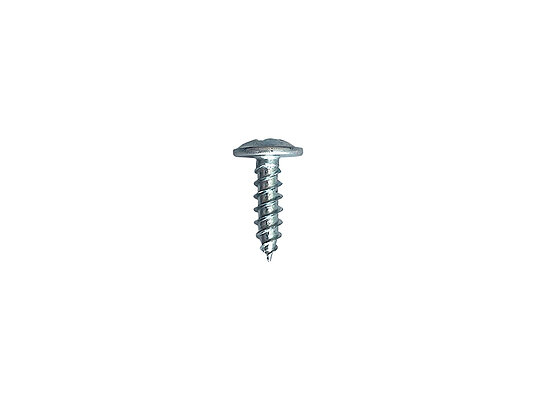

SCHR-ANKER

Schraube für Befestigungsanker

SCHR-ANKER
